تصویر کلی

اهمیت خدمت فراتر از خرید است

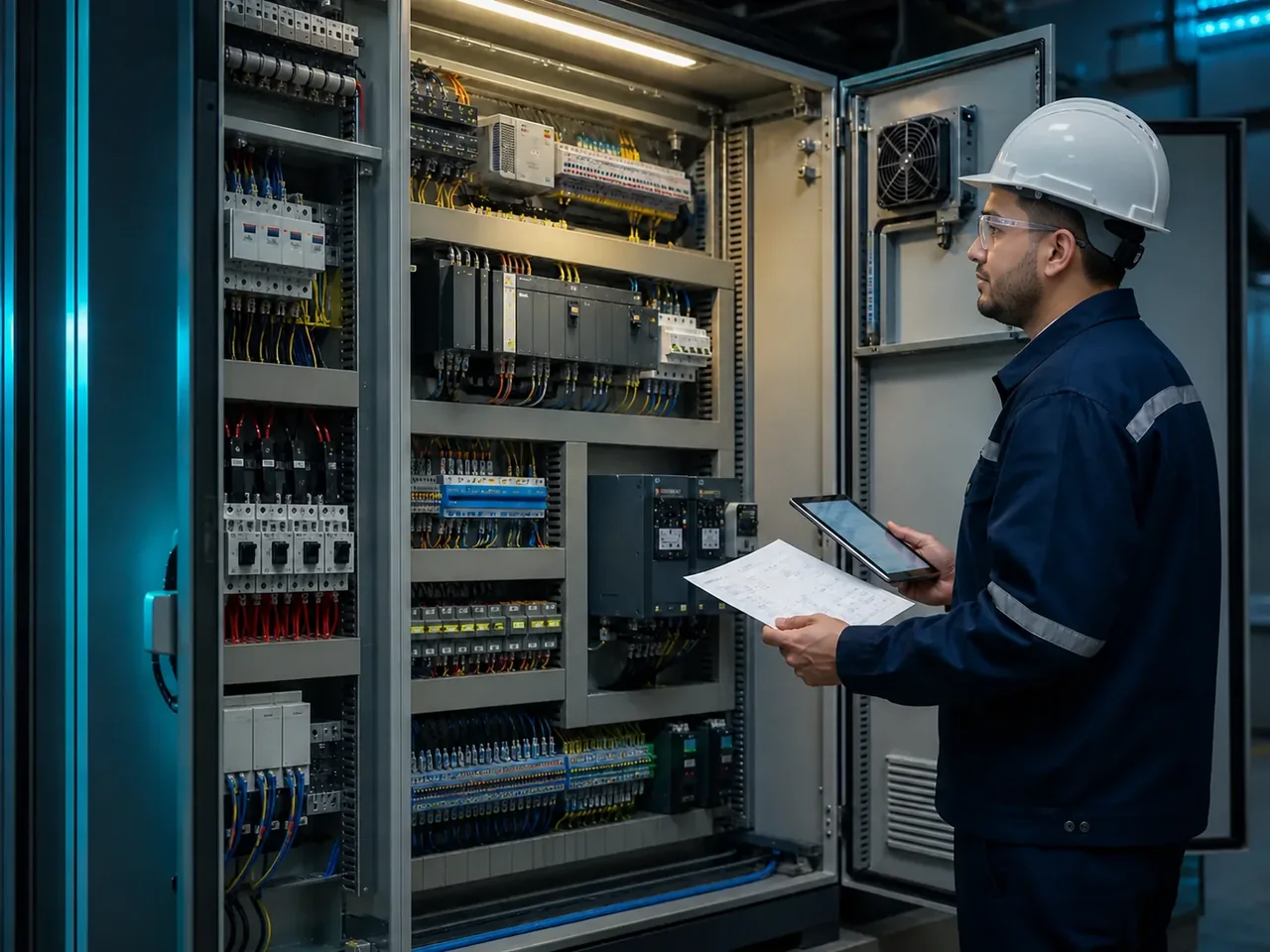

تابلو برق کالبد اتوماسیون است؛ جانمایی، سیم‌کشی، EMI و گرمای نامناسب موجب توقف می‌شوند. در EPLAN P8 و Pro Panel، قطعات پیش از مونتاژ سه‌بعدی بهینه می‌شوند.

نشانه‌های نیاز به بازطراحی

چالش‌های هزینه‌زا

تلفات حرارتی و تهویه نامناسب، قطعات، فیوزها و اینورترها را داغ می‌کند.

تفکیک‌نشدن کابل قدرت و سیگنال، ابزار دقیق و سنسور آنالوگ را نویزی می‌کند.

نبود As-Built، عیب‌یابی را به ردیابی دستی سیم‌ها وابسته می‌کند.

ایمنی ناکافی، خطر برق‌گرفتگی، آتش‌سوزی و اتصال کوتاه را بالا می‌برد.

متدولوژی اجرایی

از مسئله تا تحویل نگهداری‌پذیر

طراحی شماتیک و تولید لاجیک مداری در EPLAN Electric P8

مدار تغذیه، I/O PLC، حفاظت، ترمینال و اتصالات در EPLAN Electric P8 ترسیم می‌شود.

طراحی جانمایی ۳ بعدی و آنالیز حرارتی (Thermal Calculation)

قطعات PLC در EPLAN Pro Panel سه‌بعدی چیده و اتلاف توان (Watts Dissipation) برای فن، فیلتر یا کولر محاسبه می‌شود.

رعایت اصول سازگاری الکترومغناطیسی (EMC) و ایمنی ماشین

کابل قدرت و سیگنال جدا، شیلد و Protective Earth پیش‌بینی و Safety Relay / Safety PLC مستقر می‌شود.

استخراج اتوماتیک اسناد تولید و لیست قطعات (BOM + Wiring Lists)

پارت‌نامبر، کد سفارش، Wire Numbering و ترمینال‌دیاگرام خودکار استخراج می‌شود.

تابلو استاندارد یعنی چیدمان و خنک‌کاری دقیق و نقشه‌ای که ۵ سال بعد مسیر عیب را در کمتر از ۲ دقیقه نشان دهد.

پایه فنی تصمیم

استانداردها و بسترهای اجرا

IEC 61439-1 / IEC 61439-2 (Low-voltage switchgear and controlgear assemblies)
IEC 60204-1 (Safety of machinery - Electrical equipment of machines)
DIN EN ISO 13849-1 (Safety of machinery - Safety-related parts of control systems)
IEC 60529 (Degrees of protection provided by enclosures - IP Code)

نرم‌افزار مهندسی پیشرفته EPLAN Electric P8 ویرایش‌های مدرن
طراحی سه‌بعدی سلول‌های تابلو EPLAN Pro Panel
پلتفرم نقشه‌کشی تک‌خطی و تابلو AutoCAD Electrical
استفاده از سلول‌ها و فریم‌های استاندارد ریتال (Rittal) و تابلوهای طرح ریتال
تجهیزات فشار ضعیف، کلیدهای اتوماتیک و مینیاتوری زیمنس، اشنایدر، هیوندای و فونیکس کنتاکت

تحویل

تغییرات پس از اجرا

✓

جانمایی سه‌بعدی Pro Panel.، مونتاژ، سیم‌کشی و دوباره‌کاری را کاهش می‌دهد.

✓

تفکیک کانال‌های قدرت و فرمان، نویز را کاهش و سیگنال را پایدار می‌کند.

✓

As-Built و سورس EPLAN.، عیب‌یابی بعدی را سریع می‌کند.

✓

تهویه استاندارد به افزایش عمر درایوها و قطعات الکترونیکی تا چندین برابر کمک می‌کند.

🛍️ تأمین اقلام استاندارد تابلویی طبق نقشه EPLAN

خرید تجهیزات تابلویی، کلیدهای حفاظتی و بریکرها با استعلام سریع لیست BOM

لیست اقلام تابلو را یکجا تهیه کنید؛ قطعات با محاسبات اتصال کوتاه و جریان نامی تطبیق می‌شوند.

کنتاکتورها، کلیدهای اتوماتیک، مینیاتوری و رله‌های حفاظتی.
بررسی رایگان BOM توسط مهندس طراح برای انطباق مداری.
تحویل سریع قطعات پلمپ با مستندات فنی و راهنمای نصب استاندارد.

🛒 مشاهده قطعات تابلویی و سوئیچ‌گیر 💬 ارسال لیست خرید تابلو برای استعلام

🛡️ تضمین اصالت و سلامت تجهیزات حفاظتی + فاکتور رسمی شرکتی

پیش از شروع

سوال‌های تصمیم‌گیری

برای برآورد چه اطلاعاتی لازم است؟ +

شرح فرآیند و وضعیت تجهیزات را ارائه کنید. مشخصات، برند و پارت‌نامبر کنترلرها و درایوها را بفرستید. نقشه برق یا تصویر واضح تابلو کمک می‌کند. خطا، توقف و هدف پروژه را صریح بنویسید. بدون مدارک، بازدید سایت مبناست.

ارتقا بدون توقف طولانی ممکن است؟ +

مهندسی و پیکربندی شبکه پیش از سایت آفلاین انجام می‌شود. کد و سناریوی مانیتورینگ در شبیه‌ساز تست می‌شود. تجهیزات پیش‌ساخته در اورهال کوتاه نصب می‌شوند. زمان‌بندی پس از بررسی خط و هماهنگی مدیران تعیین می‌شود.

پایان پروژه چه مدارکی تحویل می‌شود؟ +

سورس بدون رمز PLC و HMI تحویل می‌شود. بکاپ روی حافظه صنعتی تابلو نگهداری می‌شود. نقشه استاندارد As-Built تحویل می‌شود. BOM و تنظیمات درایو ارائه می‌شود. آموزش تخصصی فنی و اپراتوری برگزار می‌شود.

آیا برند تجهیزات تحمیل می‌شود؟ +

سخت‌افزار بر پایه نیاز فنی انتخاب می‌شود. دسترسی و خدمات قطعات یدکی بررسی می‌شود. TCO و ایمنی استانداردها لحاظ می‌شود. هدف، راهکار پایدار مستقل است؛ نه تحمیل برند.

گام بعد

پیش از هزینه‌کرد، مسئله را مهندسی کنیم

در گفت‌وگویی کوتاه، ریسک و محدوده را مشخص می‌کنیم. در صورت تناسب، پیشنهاد شفاف و اقتصادی می‌گیرید.
